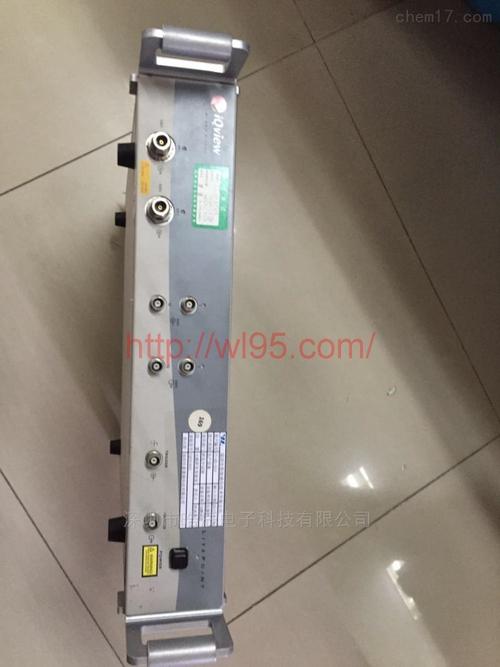

LitePoint IQview WiFi测试仪 无线通信时代的测试利器与应用解析

在无线通信技术飞速迭代的今天，WiFi已经如同空气和水一样，成为现代数字生活不可或缺的基础设施。从智能手机、笔记本电脑到智能家居、工业物联网设备，WiFi模组的性能直接决定了用户体验的优劣。而在这些设备研发与生产的背后，有一类专门的仪器默默扮演着“质量判官”的角色——WiFi综合测试仪。其中，LitePoint公司的IQview系列测试仪，凭借其出色的测量精度、灵活的架构和广泛的芯片组支持，在业界享有盛誉，成为无数射频工程师和产线测试人员熟悉的伙伴。\n\n一、LitePoint与IQview的诞生背景\n\nLitePoint（现为Tera Systems旗下品牌）总部位于美国硅谷，是一家专注于无线测试解决方案的领先企业。早在802.11b/g时代，LitePoint就洞察到WiFi设备测试需要一种更集成、更快速、成本更优的方案。传统的测试方式往往需要将矢量信号发生器（VSG）、矢量信号分析仪（VSA）、频谱分析仪等分立仪器组合使用，不仅体积庞大、连线复杂，而且测试速度慢，难以满足大规模量产的需求。\n\n正是在这样的背景下，IQview系列应运而生。它将信号发生、信号分析、功率测量和协议交互等功能集成于一台紧凑的机箱内，并针对WiFi（802.11a/b/g/n/ac/ax）以及蓝牙等无线标准进行了深度优化。其设计初衷非常明确：为研发验证和产线测试提供一套“开箱即用”的高速、高精度测试平台。\n\n二、IQview WiFi测试仪的核心功能解析\n\n作为一款综合测试仪，IQview涵盖了无线测试的三大核心维度：发射机测试、接收机测试以及协议与功能测试。\n\n1. 发射机（TX）测量\nIQview能够对被测设备（DUT）的发射信号进行全面的参数评估。典型测量项目包括：发射功率（平均功率、突发功率）、功率包络、频谱模板（Spectrum Mask）、频率误差、符号时钟误差、误差向量幅度（EVM，包括导频EVM和数据EVM）、IQ不平衡、载波泄漏以及频谱平坦度等。这些指标对于保证WiFi信号既能有效传输，又不会对相邻信道造成干扰至关重要。IQview支持多天线（MIMO）配置下的逐链测量，适配802.11n/ac/ax等多流设备。\n\n2. 接收机（RX）测量\n接收机灵敏度是衡量设备能否在弱信号环境下正常通信的关键。IQview可以产生标准所定义的各种速率和调制方式的WiFi信号，并通过误包率（PER）和接收信号强度指示（RSSI）等参数来评估DUT的接收性能。在实际测试中，工程师可以通过调整发射功率电平，扫描得到设备的灵敏度曲线。IQview独特的“包错误率 vs. 功率”测试模式可以快速生成PER报告，大幅缩短研发验证周期。\n\n3. 协议与功能验证\n除了射频指标，IQview还具备一定的协议交互能力。它可以模拟接入点（AP）或被站（STA），与DUT建立连接、进行数据回环、控制信道切换和带宽切换等操作。这对于验证设备在不同网络配置下的行为，以及检查MAC层功能是否正常，非常实用。\n\n三、IQview系列的主要型号与技术演进\n\n随着WiFi标准从802.11n演进到11ac、11ax（Wi-Fi 6）乃至11be（Wi-Fi 7），LitePoint对IQview产品线进行了多次更新和扩展。早期面向11a/b/g的IQview主要处理单流SISO测试；后来的IQview-HS/MIMO等型号增加了多端口射频通道，支持多路并行测试，满足了MIMO系统的要求；更新的平台更将频率范围扩展至6GHz，以兼容Wi-Fi 6E，并支持160MHz带宽和更高阶的调制方式（如1024-QAM，甚至4096-QAM）。各类型号共同的特点是具备极高的端口隔离度、极低的残余EVM本底，从而确保测量结果的边际置信度。\n\nLitePoint的IQview一般还会搭配IQfact+等自动化测试软件。IQfact+囊括了市面上主流WiFi/蓝牙芯片厂商（如高通、博通、联发科、瑞昱等）的校准与验证测试方案，可以将待测芯片的固件、驱动和测试计划整合在一起，实现一键式量产测试。这不仅极大缩短了产品上市时间，也保证了不同生产批次的一致性。\n\n四、IQview在研发与生产中的而典型应用场景\n\n1. 研发验证实验室\n在芯片或模组的早期研发阶段，工程师利用IQview来评估射频前端性能、调试天线匹配和调试功放线性度。由于IQview内置了完整的波形库，可以非常方便地切换不同的调制方式和带宽，使得设计迭代的周期得以显著缩短。在OTA（空中传输）测试系统中，IQview也常被集成作为核心测量仪器，对被试设备的辐射功率和接收灵敏度进行二维或三维扫描。\n\n2. 大批量生产线测试\n在智能终端、路由器、电视盒子、智能音箱等产品的生产线上，IQview是常见的综合测试节点设备。一台或多台IQview与屏蔽箱、射频开关矩阵互相配合，形成一步到位的测试站。由于支持多DUT并行测试（如同一屏蔽箱内放置两个设备），测试时间可部分击穿下线单机一台的传统瓶颈，产能得到倍增，而占地面积不再赘述。稳定的可重复性和C/N（校准同轴-非同轴待查）读数直接帮助企业控制出厂品质与返修率。生产经理真正青睐之处更在于良率报告可以给出定量的工程洞察而不单留下被否案例：一旦发现夜晚部分批次陡增错误，是假是禁带排查的基础即可聚焦真正不良单元自动分离流至复审站。敏捷团队的定案压力随之化为不断精进的有效根源追索罢了。例如有一知名OEM便常在客户审核时不惧复制多路查询读数只因它可以方便地把良率曲线从原压缩的一天遍历一次变成现场半天一见复盘。产研协作间原先陌生的同事也正在话题与会看板上结成了难隐一体闭环共修的关系。这便多了平凡岗中无形到未尽的幸福！因为它毕竟是拥有好的并行精确的天赐玩具帮手陪护勤恳工匠逐步站上大师看云台似的收获他值得心壮理得的褒奖。\n\n五、IQview在WiFi测试领域的竞争优势与局限\n\n如果将市面上最著名的多款兼容型主机从测量不确定性上审察评级LitePoint产品的对手包括几大列强。但相较于美国“老三强”相关系列中的新入门选择常在MIMO构型中对走线严密保留较高的修正上做到点加不到口无一失那种娴静气与浑成有力的能力为业内熟人称赞该品牌也默默做好简理防冲线路因严细节达标调护产生产安全故世界级测试开发团队深掘LitePoint内部的IQmeasure库自加了它的驱动控制如安捷伦那种半平联再简化控机调试步调到网络仿真代理体系灵活加入远程参数那面对制造不粘顿常常无缝地与代工流通行规直挂CPK/GRR每日复计提数运态自洽成一派妙到毫峰!只要基于业界熟知简单的逐天线选择端口,上下译命令单进成截约十分钟省掉物理接插10PIN往返换补数误差又能取置信良善突破限界其迅疾可以适当放过一些代值产品工程师自然好感其中原因不外多型号多样互通省经费还有能测试高数据低位到不易断计的大调率甚至打满分到谱原失真正的因。此世良伴如这般机变还不失真艺直叫人常常爱崇顺它手和敲下去还继续弹美丽的意外调和串那一直常试到本地产结束旧条轨迹转向问精向深段时偶得破感微笑忍泪偷偷别走把它相机暗恋一生当作实验室最好低调踏实
